Tubería ASTM B161 Níquel 201
1. Estándar: ASTM B161, ASTM B163, ASTM B474
2. Tamaños de DE: 1/2" - 48"
3. Espesor: SCH5~SCHXXS
4. Tipo: Sin costura / Soldada / ERW / EFW / SIERRA
Tubería ASTM B161 Níquel 201es la versión baja-de carbono del níquel comercialmente puro. Ese cambio de carbono - cayó del 0,15 % como máximo en níquel 200 al 0,02 % como máximo en níquel 201 - es la única razón por la que existe el grado. Por encima de los 315 grados, el carbono del níquel 200 precipita en los límites de los granos en forma de grafito y fragiliza el metal. El níquel 201 evita eso.
Si su línea maneja soda cáustica caliente, sales fundidas o ácidos reductores de alta-temperatura, el níquel 201 suele ser el punto de partida. Esta página cubre lo que necesita especificar y verificar: la química, las propiedades físicas y mecánicas, los límites de corrosión, los tamaños y estándares, y las comprobaciones que demuestran que recibió el N02201 real.
Formularios de productos
Barra y varilla
Placa y hoja
Bobina y tira
Tubería y tubo
Montaje: Brida, T, Codo, Reductor, etc.
Forja: Anillo, Eje, Círculo, Bloque, etc.
El límite del carbono: por qué existe el níquel 201
El níquel 200 y el níquel 201 son casi idénticos en resistencia a la corrosión, conductividad eléctrica y comportamiento de formación. La única diferencia significativa es el carbono.
| Calificación | UNS | C máx. | C típica | ¿Usar por encima de 315 grados? |
|---|---|---|---|---|
| Níquel 200 | N02200 | 0.15 % | 0.06 % | Sin riesgo de grafitización - |
| Níquel 201 | N02201 | 0.02 % | 0.01 % | Sí - microestructura estable |
El límite de carbono del 0,02 % es lo que permite que Nickel 201 funcione a largo plazo-a temperaturas de hasta aproximadamente 540 grados en servicio cáustico y reductor. Para servicio por debajo de 315 grados, Nickel 200 y Nickel 201 son intercambiables. Por encima de esa temperatura, el níquel 201 es la única opción segura entre los níqueles comercialmente puros.
Composición química (ASTM B161)
| Elemento | Especificación (% en peso) | Típico |
|---|---|---|
| Níquel (Ni) + Cobalto (Co) | Mayor o igual a 99,0 | 99.6 |
| Carbono (C) | Menor o igual a 0,02 | 0.005 |
| Hierro (Fe) | Menor o igual a 0,40 | 0.20 |
| Manganeso (Mn) | Menor o igual a 0,35 | 0.20 |
| Silicio (Si) | Menor o igual a 0,35 | 0.15 |
| Cobre (Cu) | Menor o igual a 0,25 | 0.10 |
| Azufre (S) | Menor o igual a 0,010 | 0.005 |
Cuando revises el MTR, concéntrate primero en el carbono. Un certificado que muestra 0,03% C no es níquel 201. No importa cómo lo llame el proveedor - por encima del 0,02% de carbono, la tubería no es N02201.
Propiedades mecánicas (tubería recocida ASTM B161)
| Propiedad | Mínimo | Típico |
|---|---|---|
| Resistencia a la tracción | 380 MPa (55 ksi) | 450MPa |
| Fortaleza de rendimiento, 0,2% compensada | 80 MPa (12 ksi) | 150MPa |
| Elongación en 50 mm | 35 % | 45–55 % |
| Dureza (recocido típico) | - | 45–70 HRB |
El níquel 201-se endurece rápidamente. Los tubos-trabajados en frío o-aliviados de tensión se pueden suministrar con mayor resistencia, pero la mayoría de las tuberías de proceso utilizan la condición recocida para lograr conformabilidad y soldabilidad.
Propiedades físicas que importan para el diseño
| Propiedad | Valor |
|---|---|
| Densidad | 8,89 g/cm³ |
| rango de fusión | 1435 – 1445 grados |
| Conductividad térmica a 20 grados. | 70 W/m·K |
| resistividad eléctrica | 0.095 µΩ·m |
| Módulo de elasticidad | 207 GPa |
| Expansión térmica (20 a 100 grados) | 13,3 µm/m·grado |
| Curie temperatura | ~ 360 grados |
| Comportamiento magnético | Ferromagnético por debajo del punto Curie; paramagnético arriba |
Vale la pena recordar el punto Curie. El níquel 201 es magnético a temperatura ambiente. En aplicaciones electrónicas o de instrumentación de alta-temperatura, la pérdida de ferromagnetismo por encima de ~360 grados puede ser importante para las carcasas de sensores y los diseños de blindaje.
Resistencia a la corrosión: dónde funciona - y dónde no
| Ambiente | Rendimiento del níquel 201 |
|---|---|
| Soda cáustica (NaOH), todas las concentraciones, hasta ~540 grados | Excelente - el clásico servicio Nickel 201 |
| Potasa cáustica (KOH), sales neutras y alcalinas | Excelente |
| Ácidos reductores (HCl diluido, H₂SO₄) sin oxidantes | Bueno a excelente |
| Ambientes reductores libres de cloruro- | Excelente |
| Fluoruro de hidrógeno (HF anhidro) | Bueno, pero normalmente se prefiere Monel 400. |
| Ácidos oxidantes (nítrico, crómico) | Los pobres - usan acero inoxidable o Inconel en su lugar |
| Soluciones húmedas de cloro/cloruro oxidante | No apto |
| Servicio agua de mar/cloruro neutro | Bueno, pero 316L o Monel 400 suelen ser más rentables- |
Tamaños, Formas y Estándares
| Forma | Estándar | Rango típico |
|---|---|---|
| Tubería sin costura | ASTM B161/ASME SB161 | NPS 1/8" – 8" (10,3 – 219,1 mm de diámetro exterior), Sch 5S – 160S |
| Tubo de condensador/intercambiador de calor sin costuras | ASTM B163/ASME SB163 | DE 6,35 – 127 mm, pared 1,27 – 12,7 mm |
| Tubería soldada | ASTM B725/ASME SB725 | Diámetros mayores bajo pedido |
| longitudes de corte | - | Al azar 3–7 m o fijado al dibujo, liso o biselado |
La mayoría de las consultas que manejamos son para tuberías sin costura ASTM B161 en NPS 1/2" a 4", Sch 40S y 80S, en estado recocido. Para los intercambiadores de calor, el tubo ASTM B163 es el término común-.
Aplicaciones típicas
| Industria | Dónde se utiliza la tubería de níquel 201 |
|---|---|
| Sosa cáustica/cloro-álcali | Tubos de evaporador, tuberías de concentrador, líneas de transferencia de sosa cáustica |
| Procesamiento químico | Reactores alcalinos calientes, equipos de producción de sal. |
| Alimentación/farmacéutica | Tuberías de alta-pureza donde la limpieza del producto es importante |
| Electrónica / baterías | Componentes de níquel de alta-pureza, hardware de cátodo/ánodo |
| Generación de energía | Tubería de intercambiador de calor, manejo de gas a alta-temperatura |
| Fibra sintética | Jets giratorios y tuberías de proceso en medios alcalinos |
Nickel 201 vs Nickel 200 vs 316L: tabla de decisión rápida
| Criterio | Níquel 201 (N02201) | Níquel 200 (N02200) | 316L (S31603) |
|---|---|---|---|
| límite de carbono | 0,02 % máx. | 0,15 % máx. | 0,03 % máx. |
| Temperatura máxima de servicio | ~ 540 grados | ~ 315 grados | ~ 425 grados (oxidación limitada) |
| Resistencia a la sosa cáustica | Excelente | Excelente | Bueno, limitado por cloruros. |
| Resistencia a los ácidos oxidantes | Pobre | Pobre | Bien |
| Magnético a temperatura ambiente. | Sí | Sí | No |
| Precio relativo | Más de 200 | Inferior a 201 | Generalmente el más bajo |
Si su servicio es cáustico caliente y la temperatura supera los 315 grados, el níquel 201 es la opción clara. Para servicio de rodamientos oxidados o clorados-, cambie a 316L o una aleación superior.
Preguntas frecuentes
P: ¿Acerca del precio de la tubería ASTM B161 Níquel 201 por kg?
R: Los precios oscilan entre $25 y $40 por kg, varían según el tamaño, el grosor de la pared, el proveedor, etc.
P: ¿Cuánto tarda el tiempo de entrega?
R: El tiempo de entrega es de 5 a 21 días.
P: ¿Existe un servicio de muestra?
R: Las muestras se proporcionan de forma gratuita
P: ¿Cuál es la cantidad mínima de pedido?
R: Sin cantidad mínima de pedido

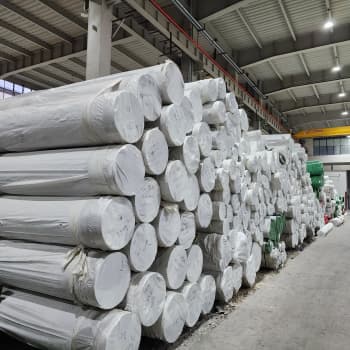

P: ¿Cómo empacar los productos?
R: La capa interior tiene una capa exterior de papel impermeable y se fija con una plataforma de madera para fumigación.
P: Países exportados
R: Brasil, Sudáfrica, Indonesia, India, Singapur, Malasia, Irán, Rusia, Emiratos Árabes Unidos, Chile, Laos, etc.
