¿Qué es una conexión de brida?

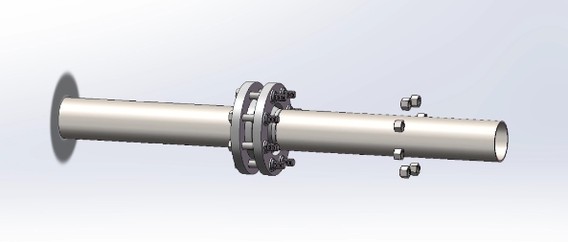

Una conexión de brida es un método utilizado para conectar dos tuberías, accesorios de tubería o equipos fijándolos en bridas. Luego, estas bridas se unen mediante pernos, con una junta colocada entre ellas para garantizar una conexión segura y a prueba de fugas. Algunos accesorios y equipos vienen con sus propias bridas preinstaladas, lo que simplifica el proceso. No sólo proporcionamoscaños, tubos, placas, láminas, barras redondas, pero tambiéncarretes de tubería fabricadosservicio.
Tipos de conexiones de brida
1. Tipos de conexiones de brida: Brida roscada (conexión de cable)
- Descripción: El tubo se atornilla a la brida.
- Uso: Adecuado para aplicaciones de baja presión y diámetro pequeño.
- Ventajas: Fácil de instalar y quitar sin soldadura.
2. Tipos de conexiones de brida: Brida soldada
- Descripción: La tubería está soldada a la brida, lo que proporciona una conexión más fuerte.
- Uso: Se utiliza para aplicaciones de alta presión y gran diámetro.
- Ventajas: Proporciona una conexión segura y robusta capaz de soportar altas presiones.
Almohadillas de brida (juntas)
El material de la junta colocada entre bridas depende de la presión y del fluido que se transporta:
- Baja presión: Se utilizan comúnmente almohadillas de asbesto.
- Alta presión: Se utilizan almohadillas de asbesto o almohadillas metálicas de alta presión.
Aplicaciones industriales
Las conexiones de brida se utilizan ampliamente en sistemas de tuberías industriales debido a su confiabilidad y facilidad de mantenimiento. Son especialmente frecuentes en entornos donde el diámetro de la tubería es grande y la presión es alta, como por ejemplo:
- Salas de calderas:Tubos con bridasy los equipos son comunes debido a los sistemas de vapor de alta presión.
- Sitios de producción: Las conexiones de brida son omnipresentes en entornos industriales, lo que garantiza conexiones seguras y fáciles de mantener en sistemas de tuberías complejos.
Sistemas de estándares internacionales de bridas
Existen dos sistemas internacionales principales para las normas de bridas de tuberías:
- Sistema Europeo: Representado por la norma DIN alemana, que también incluye las normas de la antigua Unión Soviética.
- Sistema Americano: Representado por el estándar americano ANSI/ASME.
- Estándares Internacionales: ASME B16.5 (Estándar Americano), BS4504 (Estándar Británico), DIN (Estándar Alemán), JIS (Estándar Japonés).
Tipos de bridas
1. Bridas planas soldadas: utilizadas para aplicaciones generales de baja presión, fáciles de instalar y quitar.
2. Bridas de cuello: Proporcionan refuerzo y se utilizan en sistemas de alta presión.
3. Bridas soldadas a tope: ofrecen una conexión fuerte y sin costuras, adecuada para aplicaciones de alta presión.
4. Bridas de unión anular: proporcionan una conexión a prueba de fugas, a menudo utilizadas en entornos de alta presión y alta temperatura.
5. Bridas para soldar: se utilizan para tuberías de alta presión de diámetro pequeño y proporcionan un orificio liso.
6. Bridas ciegas: Se utilizan para cerrar los extremos de los sistemas de tuberías, proporcionando un sello seguro.
