Brida de cuello de soldadura (WN) ASME B16.5 Clase 300Es uno de los estándares industriales más utilizados. Se prefiere para entornos de alta-presión y-temperatura extrema debido a su largo cuello cónico, que proporciona refuerzo estructural y una distribución superior de la tensión. HT PIPE suministra todos los diferentes tipos y escalas de bridas. Por favor siéntete libre decontáctanospara obtener más información sobre productos y precios.
Ventajas clave
Concentración de estrés reducida:El cubo cónico transfiere la tensión desde la base de la brida a la pared de la tubería.
Alta resistencia a la fatiga:Ideal para sistemas con importantes fluctuaciones de presión.
Facilidad de inspección:La junta soldada-a tope permite realizar pruebas radiográficas (RT) sin interrupciones.
Detalles técnicos clave
Revestimiento de brida
Las bridas Clase 300 normalmente vienen con unCara elevada (RF) de 2 mm (0,06"). Tenga en cuenta:
- La longitud total suele incluir esta altura de cara elevada de 2 mm.
- Si se requiere una junta tipo anillo (RTJ), el espesor y la longitud total aumentarán en consecuencia.
Cubo y bisel
El centro:El cubo es más grueso en la base y se estrecha hacia la parte superior para igualar el espesor de la pared de la tubería.
Bisel de soldadura:El extremo de soldadura está biselado según ASME B16.25 (normalmente un bisel de 37,5 grados) para facilitar el proceso de soldadura a tope-.
Orificios para pernos
El número de orificios para pernos para la Clase 300 es siempre unmúltiplo de 4.
Los orificios para pernos están espaciados equidistantemente a lo largo del diámetro del círculo de pernos.

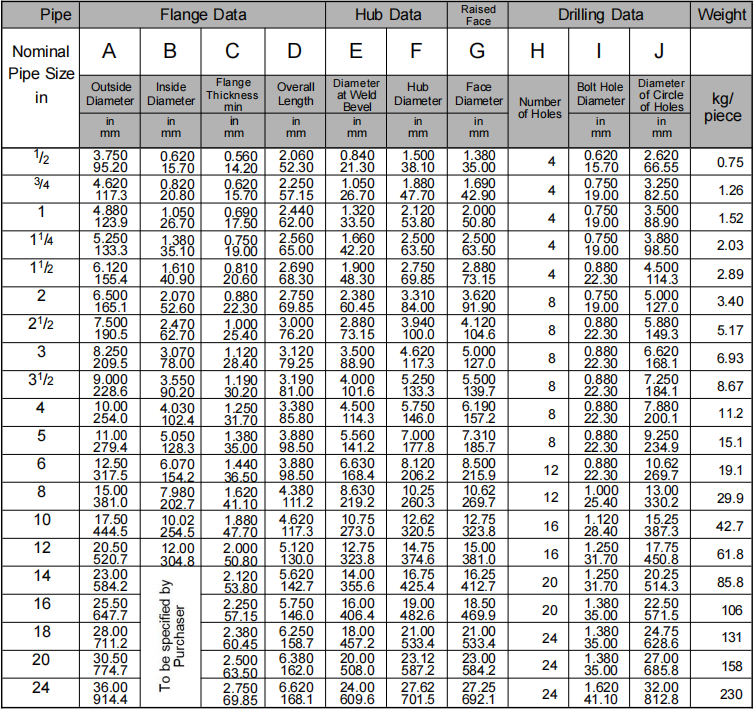

Dimensión de brida de cuello de soldadura (WN) ASME B16.5 Clase 300
